解讀管道膨脹節的耐壓能力

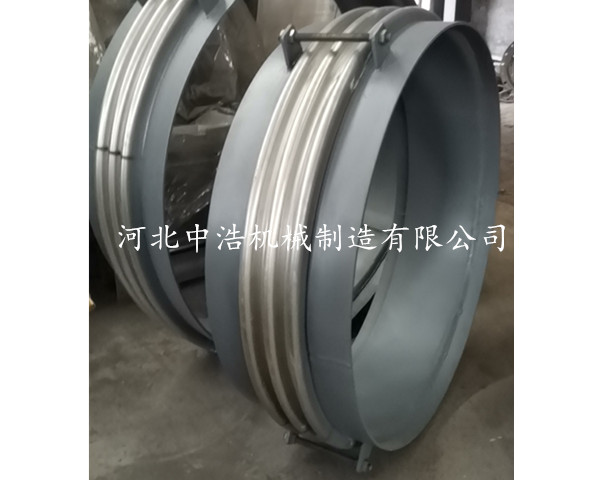

客戶在訂購管道膨脹節時，中浩機械會根據客戶提供的高度或者補償量來確定管道膨脹節的波紋數量和波紋距離，之所以叫做波紋管道膨脹節，是因?yàn)楣艿琅蛎浌?jié)是用波紋來做到它的作用的，由于波紋的拉伸收縮的效果可以達到對管道位移補償?shù)淖饔茫部梢越档驮肼暅p少震動作用，所以管道膨脹節是波紋狀的是毋庸置疑的。
管道膨脹節的中間部位是壓成的一個又一個的波紋，兩端是需要連接在管道或者設備上的接管和法蘭連接件。當然一般情況下可以在波紋管里面多余加上導流筒可以使波紋膨脹節起到耐磨作用。
管道膨脹節的波紋一般情況下基本上都是壓成U型波的，因?yàn)閁型波在承受壓力和吸收位移補償上比較大，是性能比較好的波紋形式。當然在波紋膨脹節設計書上面還會有介紹其他幾種波紋，Ω型和S型波紋等。
由于管道膨脹節是系列產品，是按公稱通徑和公稱壓力分成系列。在大多數情況下它的設計壓力按公稱壓力0.25、0.6、1.0、2.5……（MPa）系列分檔。只有少數在公稱壓力系列之外按要求壓力設計產品。在管系設計中，設計者根據實際需要確定管道高工作壓力，然后選用所需膨脹節的公稱壓力。
管道膨脹節的剛度是波紋管的剛度。這里只提膨脹節的整休剛度按變形形式可分為軸向剛度、橫向剛度、角向剛度。在管道波紋膨脹節中涉及到剛度的計算有自振頻率、柱穩定性和管系中的彈性反力。
管道膨脹節的耐溫性能在于波紋管材質的耐溫性能。管道膨脹節的使用溫度低為-96℃，高達1000℃，有可能比這還要高。它需要有各種耐溫能力的金屬材料來滿足使用要求。但管道膨脹節材料的耐溫能力是有限的，靠材料本身解決這樣大溫度范圍的耐溫同題是不可能的，還要采取其它措施提高膨脹節的使用溫度。大多數膨脹節的工作溫度在400℃以下，碳素結構鋼、低合金結構鋼和奧氏體不銹鋼等材料能夠勝任。
管道膨脹節在工作運行過程中，要承受的壓力不管是外壓還是內壓，都要求管道膨脹節能夠滿足它的耐壓能力。
