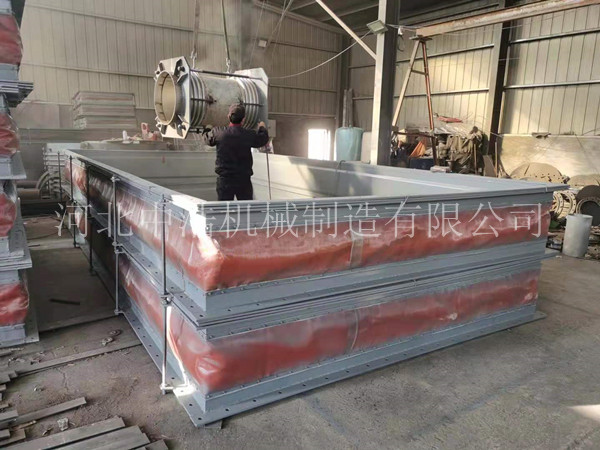

非金屬膨脹節(jié)由非金屬蒙皮材料制成的，用于釋放管道應(yīng)力的柔性連接件。在安裝過(guò)程中，安裝不當(dāng)會(huì)影響非金屬膨脹節(jié)的使用效果。

　　非金屬膨脹節(jié)安裝時(shí)需要注意防止非金屬圈帶部分損傷、銳器劃傷、焊渣飛濺等。焊接時(shí)要保護(hù)非金屬膨脹節(jié)的保溫層，特別是外皮容易受到脫落焊渣的損壞。安裝過(guò)程中，與非金屬膨脹節(jié)相連接的管道應(yīng)做好定位，不允許用非金屬膨脹節(jié)的大量變形來(lái)適應(yīng)管道系統(tǒng)中未考慮到的安裝誤差。包括壓縮、拉伸等來(lái)調(diào)整安裝誤差。

　　在選用非金屬膨脹節(jié)時(shí)，要考慮耐溫范圍，非金屬膨脹節(jié)的工作主體為非金屬蒙皮，常用的為硅膠蒙皮，高溫非金屬蒙皮需要選用氟膠蒙皮。安裝方向要注意耐磨襯套標(biāo)注方向與管道介質(zhì)的流向要一致。安裝非金屬膨脹節(jié)應(yīng)在冷態(tài)下進(jìn)行，兩接口或法蘭中心線應(yīng)保持在同一軸線上，同軸度誤差為±5mm,扭轉(zhuǎn)角度偏差不大于2.5°，上下或左右的偏移角度為±1°，補(bǔ)償器安裝長(zhǎng)度±5mm。

　　焊接連接方式的非金屬膨脹節(jié)，在補(bǔ)償器放置好后先將一端點(diǎn)焊固定，然后在點(diǎn)焊固定另一端，在確認(rèn)安裝位置正確后在進(jìn)行焊口的整圈焊接。



　　非金屬膨脹節(jié)安裝空間受限導(dǎo)致構(gòu)件干涉而無(wú)法安裝或圈帶散熱不暢而過(guò)熱等。出現(xiàn)以上現(xiàn)象的原因由于用戶在與膨脹節(jié)廠家溝通設(shè)計(jì)時(shí)邊界條件交接不清，非金屬膨脹節(jié)的設(shè)計(jì)條件不充分，導(dǎo)致產(chǎn)品使用中出現(xiàn)了失效現(xiàn)象。

　　非金屬膨脹節(jié)角部圈帶與導(dǎo)流筒干涉使圈帶破損，火電廠點(diǎn)火風(fēng)道等高溫部位膨脹節(jié)隔熱填料層脫落或復(fù)位不充分使圈帶被燒毀；含塵量煙氣高的非金屬膨脹節(jié)內(nèi)部防灰不到位，過(guò)量積灰會(huì)造成非金屬補(bǔ)償器出現(xiàn)卡阻或圈帶擠裂、選用圈帶時(shí)由于選材不當(dāng)出現(xiàn)點(diǎn)脹腐蝕、圈帶的有效長(zhǎng)度過(guò)大，工作過(guò)程中非金屬膨脹節(jié)承壓能力不足而爆裂或高溫下圈帶出現(xiàn)熱袋效應(yīng)而過(guò)熱受損、起到運(yùn)輸作用的拉桿碰觸時(shí)圈帶劃傷，這些現(xiàn)象由于設(shè)計(jì)者經(jīng)驗(yàn)不足導(dǎo)致設(shè)計(jì)缺陷。

　　為了避免在使用過(guò)程中出現(xiàn)失效的現(xiàn)象，在選用非金屬膨脹節(jié)時(shí)除了提供工作壓力、溫度、介質(zhì)、補(bǔ)償量等技術(shù)參數(shù)外，還需要根據(jù)現(xiàn)場(chǎng)工況環(huán)境進(jìn)行選用。
