一、結構區別：

    1．無推力免維護旋轉補償器：由變徑管、內套管、密封座外套、柔性石墨填料、螺母螺栓N個壓簧組合、填料壓蓋及彈簧壓緊法蘭構成：所述填料壓緊法蘭與壓緊上法蘭之間設有壓簧，壓緊法蘭縱截面為U型的槽圈。U型槽圈中以及內導管右端面兩個定環之間設有與變徑管相配合運動的滾珠式滾動環。

    2．旋轉補償器：由變徑管、內套管、密封座外套、柔性石墨填料、螺母螺栓壓簧組合、填料壓蓋構成，并配有相應的滾珠。

免維護旋轉補償器重量重1/3，結構有明顯差異。

    二、工作原理的區別：

    免維護旋轉補償器和旋轉補償器產品使用都是靠填料腔內的柔性填料進行密封。產品使用過程中每旋轉一次填料_會磨損一點，當磨損量達到_值時，產品_會出現泄漏。旋轉補償器要將熱網管線停氣，把填料壓緊法蘭卸下，加入適量的填料，再壓緊法蘭，恢復使用；而免維護旋轉補償器因在填料壓緊法蘭上方增加了一組彈簧，當填料出現微量磨損時，依靠壓緊彈簧的張力給予補償，從而延長產品發生泄漏時間（泄漏時間延后3-5年）。當磨損量_過彈簧張力補償量時，只需扳緊彈簧壓緊法蘭上方的螺帽即可，不需要停氣修，運行無次數限制，不易產生泄漏，從而大大提高供氣單位和用氣單位的社會經濟效益。該產品在4.0Mpa的壓力下補償5000次不產生泄漏，密封效果_。

    三、材料等級區別：

    免維護旋轉補償器和旋轉補償器所選用的密封填料都是柔性石墨，所采用的級別分別為核級、工業精密級且免維護旋轉補償器填料內增加了一些成份（因涉及本公司的商業機密，不作詳細說明）達到延緩填料氧化的時間，從而使免維護旋轉補償器比旋轉補償器密封性能得到很大的提高，使產品密封發生泄漏時間延遲發生。

    四、工藝區別：

    旋轉補償器是以加工好的密封圈標準件然后用扳手捏緊填料壓緊法蘭螺帽即可。其缺陷為：密封圈標準件密度已達到的數值，再次可塑性差。密封圈之間不能緊配合，中間容易出現隔層，密封件在填料腔內無法形成整體，加之由于扳手力度不夠，填料_不能形成一個整體，從而使產品密封性能下降。因蒸汽或熱水對填料有氧化穿透現象，容易發生泄漏。

免維護旋轉補償器采用的是先將密封材料用壓機模壓成型，成型要求密度不太密，保持可塑性。然后將該填料圈N圈（以產品要求定數）放入填料腔內，添加一些延緩氧化的成分，再用油壓機在適當壓力下進行二次成型（油壓機在力度和均勻方面均_過手工扳手工藝），使填料圈之間融為一體，從而達到提高填料的密度，使填料的密封性能好，使產品_在15-20年內不出現泄漏。

    綜上所述，免維護旋轉補償器無論在產品的結構、選材、工藝與其它類型的旋轉補償器相比均有較大提高，產品性能的可靠性和_性得到_。

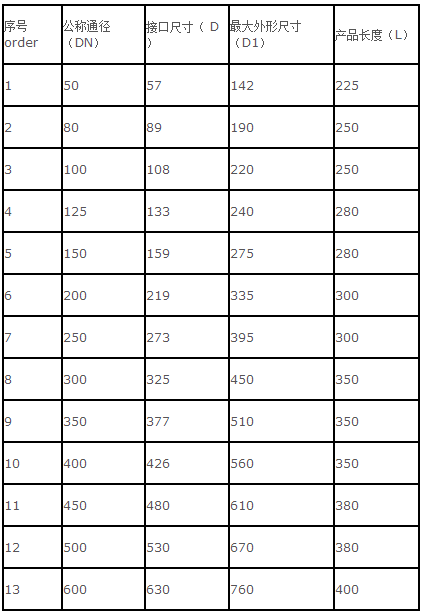

    技術參數
